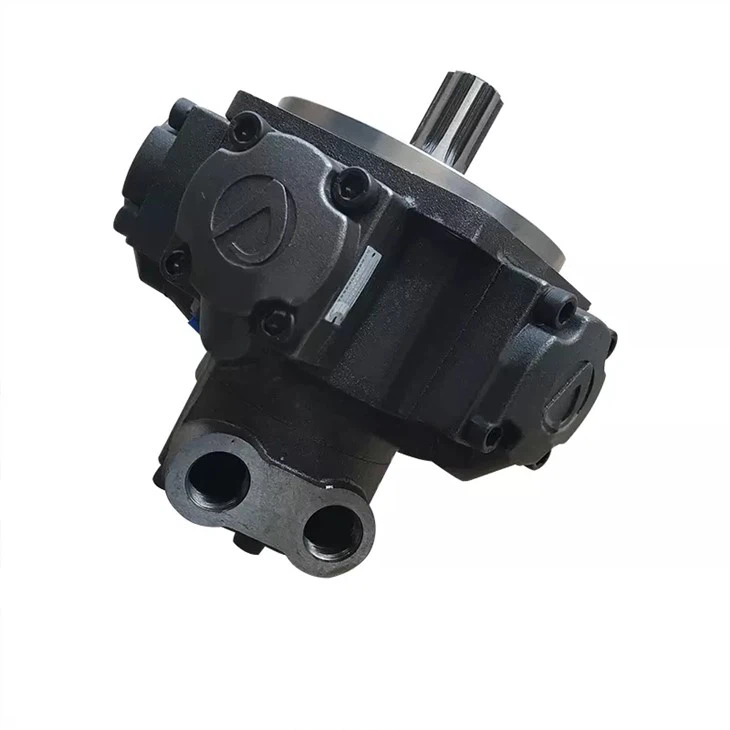

HMHDB100, korkea vääntömomentti NHM8-sarjan NHM8-700

NHM8-1000 Intermot Five Star Radial Piston

Hydraulimoottori

HMB080/S/FM3/30/PL376

HMB080/P/FM3/30/PL376

HMB080/S/FM3/70/PL830

HMB100/P/FM3/70/PL717

HMB100/S/FM3/30/PL376

HMB100/P/FM3/30/PL376

HMB100/S/FM3/70/PL830

HMB100/P/FM3/70/PL717

MOOTTORIN TYYPIN AKSELIN KUVAUS

HMB010 P*=Rinnakiilattu akseli Ø 40 mm

HMB010 S*=Involuutiohampaat 13 hammasta BS3550

HMB030/045 (H)S*=Involuuti 17 hammasta BS3550:een

HMB030/045 (H)P=Rinnakiilattu akseli Ø 55 mm

HMB030/045 (H)Z*=Involutive spline DIN5480:een (L55x3x17x7k)

HMB045 Q*=Sisäinen evoluutiohampaa 21 hammasta BS3550:een

HMB060/HMB080/HMB100 (H)P*=Rinnakiilattu akseli Ø 60 mm

HMB060/080/100 (H)S*=Kierrä 14 hammasta BS3550:een

HMB060/080/100 (H)Z*=Involutio spline DIN5480:een (L70x3x22x7k)

HMB060/080/100 (H)Q*=Sisäinen evoluutiohampaat 24 hammasta BS3550:een

HMB060/080/100/125/150/200/

HMB270/325 T*=Pitkä kartiomainen kiilaakseli

HMB060/HMB080/HMB100/HMB270/HMB325 X*=Lyhyt kartiomainen kiilaakseli

HMB125/150/200/270/325 (H)P1*=Rinnakiilattu akseli Ø 85 mm

HMHDB125/150/200/270 & 325 (H)P2*=Rinnakiilattu akseli Ø 100 mm

HMB125/150/200/270/325 (H)S3*=Involuuti 20 hammasta BS3550:een

HMB125/150/200 (H)S4*=Involuutio spline 16 hammasta 200:ssa

HMHDB125/150/200, 270/325 (H)S5*=Kierrä 23 hammasta BS3550:een

HMB125/150/200 (H)Z3*=Involutio spline DIN5480:een (L85x3x27x7k)

HMHDB125/150/200 (H)Z5*=Involutio spline standardiin DIN5480 (L100x4x24x7k)

HMHDB125/150/200/270/325 (H)Q*=Sisäinen evoluutiohampaat 34 hammasta BS3550:een

HMHDB125/150/200/270/325 (H)X*=Lyhyt kartiomainen, kiilaakseli

HMB270/325 + HMHDB270/325 (H)Z*=Involutive spline DIN5480:een (W100x4x24x7k)

HMHDB400 P*=Rinnakkaisakseli kahdella kiilalla Ø 100 mm

HMHDB400 S*=Kierrä 23 hammasta BS3550:een

HMHDB400 Z*=Involute spline DIN5480:een (W100x4x24x7k)

HMHDB400 Q*=Sisäinen evoluutiohampaa 31 hammasta BS3550:een

HMHDB400 X*=kartiomainen kiilaakseli

HMB700 Z*=Involutio spline DIN5480:een (L120x4x28x7k

HMB010

Tyhjät=Kaksi, neljä pulttilaippaporttia, joiden Ø on 20 mm

HMB030 monoblokki

Tyhjät=Takatuloportit G 3/4" (BSPF)

F=Sivuportti SAE 1" -4 Pultti (UNC) laippa

FM=Sivuportti SAE 1" -4 Pultti (metrinen) laippa

HMB045 monoblokki

Tyhjät=Takatuloportit G 1" (BSPF)

D=Kaksoistuloportit G 1" (BSPF)

HMB030/045 Kaksiosainen rakenne (TPB)

Katso yksityiskohdat alla

HMB060/080/100

F2=SAE 1", 4 pultin (UNC) laipat

FM2=SAE 1", 4 pulttia (metriset) laipat

S03=6-Pultti (UNF) laippa. (Staffan alkuperäinen venttiilikotelo)

F3=SAE 11/4 4 Pultti (UNC) laipat

FM3=SAE 11/4" 4 pultin (metriset) laipat

S04 (1)=6 Pultti (UNF) laipat. (Staffan alkuperäinen venttiilikotelo)

HMB125/150/200 + Heavy Duty Variants -tiedot kuten yllä, sekä seuraavat:

F4=SAE 11/4" 4 pultin (UNC) laipat

FM4=SAE 11/2" 4 pultin (metriset) laipat

HMB270/325 + Heavy Duty -versiot

F4=SAE 11/2" 4 pultin (UNC) laipat

FM4=SAE 11/2" 4 pultin (metriset) laipat

S04 (1)=6 Pultti (UNF) laipat. (Staffan alkuperäinen venttiilikotelo)

HMHDB400

Tyhjä=yhdistetty 6-pulttilaippa ja 4 pultti SAE-liitäntä

Portit "B" ja "C" 6-Ruultti UNF-laippa

Portit "A" ja "C" SAE, 2" 4-pultti UNF-laipat
